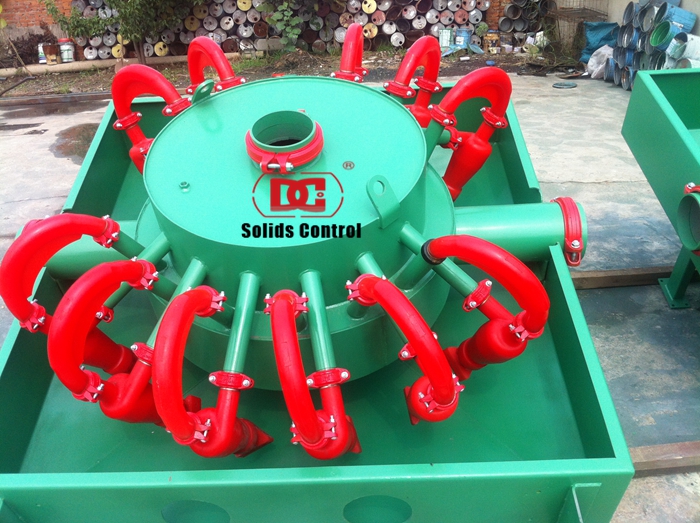

用于固体控制系统的水力旋流除砂器和除泥器

水力旋流器按直径不同分为钻井液除砂器、除泥器和小型旋流器。

钻井液除砂器:直径150-300mm的旋流器称为钻井液除砂器。在0.2MPa压力下，除砂机的输送量可达20-120m3/h以上。正常情况下，钻井液除砂器可除去大于74um的95%的钻屑和大于30um的50%的钻屑。选用钻井液除砂器时，处理量应为最大排量的5倍。

的除泥器:直径为100-150mm的绞丝称为除泥器。当输入压力为0.2Mpa时，输送量不小于10 ~ 15m3/h。钻井液除砂器在正常工作状态下可去除大于40um的钻屑95%，大于15um的钻屑50%。除泥器的许可处理量应为最大排水量的1.25-1.5倍。

的结构和工作原理水力旋流器:水力旋流器是一个带有圆柱形部件的锥形容器，该圆柱体上部的圆柱形部分称为流体腔体，圆柱体的侧面有一个进气管，以切线形式与流体腔体相连，该容器的顶部为溢流月，底部为溢流月，一空心圆管沿太古轴线从顶部延伸至流体腔体，该圆管称为溢流月，便于溢流。

在配置设备前必须保证钻井液振动筛的工作效率。要选择细部画面，不能出现旁通流或粘流，防止太路出现固相过载和堵塞。

选用合适的离心机，保证进口压力。在吸力侧应加放滤网，以防止大颗粒团吸。在钻井液中加入适量的水，降低钻井液密度和粘度，提高钻井液的分离效率。
