固体控制设备除砂机的形式有哪些?

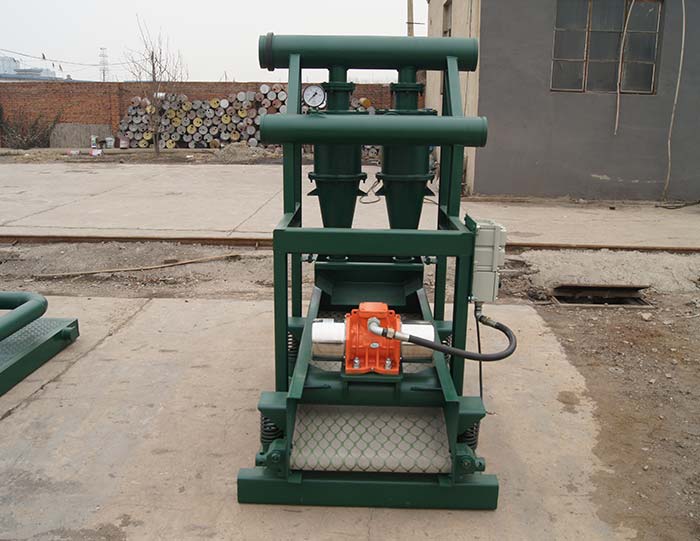

的固控系统除砂器是一个次要固体控制设备用于处理钻井泥浆，可分离45 - 74微米的固体颗粒。除砂机主要有两种类型:一种是滤式或筛式除砂机;另一种是重力式除砂器，包括射流除砂器、旋流除砂器和简易沉降器。

首先，旋风除砂器

涡流除尘器在美国和俄罗斯的石油开采和油气集输过程中得到了广泛的应用。它主要由一个旋风分离器和下面连接的储罐组成。离心的作用下,原油生产液体流的水和沙子分离根据不同组件的密度,光组件通过卸油管道排放,和重型组件(如沙子和自由水流入储罐和定期排放。罐内的砂和水的上部有一小部分油和乳化液，通过放油管和放油阀送至放油管。

二是过滤分离除砂器

除砂器是水平的。挡板安装在进口端，防止流体直接冲击滤芯，便于砂粒分离。该出口具有防止液体汽化的功能，避免了液体汽化导致的过滤效率降低。当除泥器因堵塞或其他原因受到压力时，压力控制器可打开控制阀，使钻井液无法流入除泥器。

第三，管式除砂器

墨西哥湾油田除砂系统由两台出口除砂设备组成，一台安装在低压分离器出水口，另一台安装在出油口，用于除砂。分离的固体被收集、脱水，然后运送到一个处理单元进行彻底的脱水和处理。为了最大限度地清除油水流中的砂粒，在低压分离器的每个出口都安装了相同尺寸的管状除砂器。除砂器作为一个固定尺寸的孔板，以固定的流量保持正常压力。除泥器有保证连续生产的电路。
